电永磁吸盘控制器电气连接说明

3.1 输入、输出接口

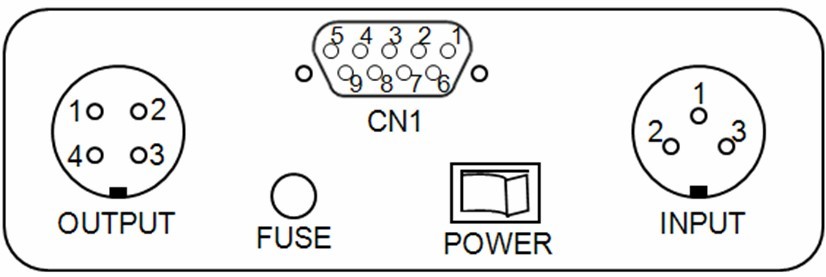

电永磁吸盘控制器背面板如右图所示：
如图所示INPUT为输入接口，OUTPUT为输出接口。航空插头与接口连接时请将针孔一一对应。

 电永磁吸盘控制器接口具体功能如下：
① 输入接口1脚接航空插头红，2脚接插头绿线，3脚接插头黄绿线。其中绿线与红线为交流380V 输入端，黄绿线为接地线。
② 输出接口1、2脚接航空插头红线，3脚接插头绿线， 4脚接插头黄绿线。其中两条红线分别为两路负载的一个输出端，绿线为两路负载的公共输出端，黄绿线为接地线。

3.2  电永磁吸盘控制器的PLC 接口
将DB9插头与CN1口连接（详细接线图请参见图2），电永磁吸盘(充退磁)控制器与 PLC 连接可实现自动控制充退磁功能。
参考连接电路图如下：

3.2.1 电永磁吸盘控制器充退磁成功信号
3为COM；
4为NO继电器常开触点，充退磁成功时闭合。

3.2.2 电永磁吸盘控制器充、退磁输入信号
6脚充磁指令，上升沿有效；
7脚退磁指令，上升沿有效；
备注：9脚公共地。

3.2.3 注意事项
1、2、5、8勿动，不做任何连接。
